內襯PTFE作業流程
|
作業內容及重點
|
|
一．工件檢驗
|
1、如果是碳鋼基材的主要檢查：表面無氣孔、變形、砂眼、縫隙等焊接不良現象。
2、如果是鏡面不銹鋼基材的主要檢查：外表面有無掛傷、內表面無氣孔、變形、砂眼、縫隙等焊接不良現象。
|
|
二．前處理
|
1、打磨：把工件表面的毛刺、焊碴、尖角、銳角等用角磨機仔細打磨。
2、除油：空燒用400℃-420℃高溫除油，按工件大小、輕重設定保溫時間，燒去素材殘余油質。
3、表面粗糙化：噴砂用6公斤氣壓，20#金鋼砂表面均勻噴砂
|
|
三. 內襯PTFE前處理
|
1、架到滾輪架上，調整轉動效果。
2、用空氣槍不低于6kg壓力，吹凈噴砂表面余塵。
3、襯里前素材預熱干燥處理，除去表面殘留水份。
|
|
四. 涂高溫膠
|
1、把高溫膠提前1個小時充分和其它幾種配比好，然后倒進一個專用容器內進行攪拌混合。
2、準備好刷子和滾筒
3、帶好防護口罩、眼鏡和防塵服裝。
|
|
五．膠水干燥
|
24小時進行干燥，一定要保證自然干燥效果，以不粘手為標準，膠一共涂兩遍
|
|
六. 貼PTFE板
|
1、把事先裁減好的PTFE板一片一片貼到工件內。
2、局部加熱然后用特殊工具把PTFE板內的空氣徹底擠出。
|
|
七．焊接前準備
|
1、首先把PTFE板與板進行整平。
2、把板與板之間多余料用特殊工具修干凈。
3、板與板接縫處進行開V型槽，以增強焊接強度。
|
|
八.焊接
|
1、清潔接縫處。
2、焊接圓焊條，焊條采用PFA材質的。
3、圓焊條焊接結束后，再焊一道扁焊條，作為對焊縫的二次加強。
|
|
八．檢測
|
1、用膜厚儀測量膜厚是否達到要求。
2、 3mm至3.2mm防腐層就用20000V電壓垂直沿防腐層面低于50mm/s的速度進行100%的探傷，不產生白色火花為合格。
|
|
九. 包裝
|
保護法蘭面防腐層不受碰傷為標準。
|
2、補償器的安裝要嚴格按照管系施工圖及補償器安裝說明書要求進行。
3、要注意是否有流向要求的，對有流向要求的補償器應按介質流向箭頭的要求進行安裝。
4、安裝襯四氟補償器的管道，須恰當?shù)募右詫?dǎo)向和固定才能使補償器發揮作用，因此導向和固定支架的設置必須嚴格按設計部門有關技術資料進行。對于導向、固定支架的設置原則，要參見補償器安裝指南。
5、為了使襯四氟波紋管處于良好的工作狀態，安裝時不能用補償器的變形，包括軸向、橫向、扭轉等來調正管系位置安裝誤差。
7、補償器用的波紋管是用薄壁不銹鋼板成型的，因此在運輸、吊裝和焊接期間要注意不要敲擊、劃傷、引弧、焊接飛濺等原因使波紋管損壞。
以上是襯四氟補償器的安裝注意事項，希望可以對用戶有所幫助。
]]>]]>
GB/T23711.1～2009
1.范圍
GB/T23711.1～2009的本部分規定了氟塑料（ETFE、PTFE、PFA、FEP、PVDF）襯里壓力容器的襯里層電火花試驗方法。
本部分適用于氟塑料襯里壓力容器的襯里電火花試驗。
2.規范性引用文件
下列文件中的條款通過GB/T23711的本部分的引用面成為本部分的條款，凡是注日期的引用文件，其日后所有的修改單（不包括錯誤的內容）或修訂版均不適用于本部分。
3.原理
給電火花檢測儀設定一個規定的電壓，其探頭掃描氟塑料襯里，當襯里存在裂紋等缺陷時在額定電壓下會擊穿形成短路：電火花檢測儀會發出聲音或電火花等報警信號，電火花檢測儀有直流和交流兩種。
4.實驗儀器
實驗儀器為5-20KV電火花檢測儀。如果式樣長度較長，電火花檢測儀的探頭不夠長，可使用加長膠桿的探頭如果式樣的面積較大宜選用耙式探頭。
5.試樣
5.1氟塑料襯里壓力容器的試樣須符合 TSG R0001：2004的要求。
5.2電火花試驗是每一臺氟塑料襯里壓力容器出廠的必檢項目，所以每一臺襯里壓力容器即是試樣不需要抽樣或制作專門試樣。
6.試驗方法
6.1電火花檢測儀試驗電壓要考慮氟塑料襯里壓力容器的Z終用途，襯里厚度。測試電壓Z低不小于5KV，Z高不大于20KV。在室溫下各種氟塑料襯里坐地檢測電壓應該符合下表規定。
|
氟塑料襯里厚度/mm
|
z低檢驗電壓
|
||||
|
ETFE
|
FEP
|
PFA
|
PTFE
|
PVDF
|
|
|
0.5-1
|
5
|
||||
|
1-1.5
|
6.5
|
||||
|
2-2.5
|
8
|
||||
|
2.5-4
|
9
|
10
|
9
|
||
|
4-6
|
12
|
13
|
12
|
||
|
6-8
|
15
|
||||
]]>
四氟特性：
1、四氟是四氟乙烯的聚合物，英文縮寫為PTFE。
2、聚四氟乙烯以碳原子為骨架，氟原子對稱而均勻地分布在它的周圍，構成嚴密的屏障，使它具有綜合物理機械性能。
3、聚四氟乙烯對強酸、強堿、強氧化劑有很高的抗蝕性，即使溫度較高，也不會發生作用，其耐腐蝕性能甚至超過玻璃、陶瓷、不銹鋼以至金、鉑，所以，素有“塑料 王”之稱。除某些芳烴化合物能使聚四氟乙烯有輕微的溶脹外，對酮類、醇類等有機溶劑均有耐蝕性，只有熔融態的堿金屬及元素氟等在高溫下才能對它起作用。
4、聚四氟乙烯的介電性能優異，絕緣強度及抗電弧性能也很突出，介質損耗角正切值很低，但抗電暈性能不好，使用耐溫高達180℃-200℃。
5、聚四氟乙烯不吸水、不受氧氣、紫外線作用、耐候性好，在戶外暴露3年，抗拉強度幾乎保持不變，僅伸長率有所下降，聚四氟乙烯薄膜與涂層由于有細孔，故能透過水和氣體。
綜合描述：四氟材質的耐腐蝕特性用于化工設備的制造，滿足不同酸堿濃度物料的生產使用，可采用在鋼體內內襯四氟及松襯工藝，可制作管道、反應釜、鋼襯、換熱器等產品。
鋼襯四氟管道、彎頭采用在鋼管內部推進一根小于其內徑1-2mm的四氟管，然后進行翻遍即可成型。此法制作的鋼襯四氟管件防腐性能好，通徑大，能較大程度上滿足流量要求。鋼襯四氟三通一般則采用模壓法，制作工藝相對較為復雜，防腐層厚，但通徑較小。
模壓法制作的鋼襯四氟三通
金梯永通專業生產鋼襯塑設備，除以上的管道管件還包括鋼襯四氟反應釜、鋼襯四氟儲罐以及鋼襯PO（PE）等材質的反應釜、儲罐等。金梯永通誠摯歡迎廣大使用單位來我廠考察訂購！
]]>
此次襯四氟儲罐的成功制作累積了大量大直徑設備襯里的經驗，對以后超大型罐體的襯里技術的探索起到了標志性作用。
]]>據了解該客戶之所以采用鋼襯聚四氟乙烯如此昂貴的價格制作該瀝青儲罐，是因?yàn)槠渌b的瀝青里面有硫酸，氫氟酸以及聚乙烯等固態化合物，其化學成分復雜；工作溫度高；腐蝕性較高，而聚四氟乙烯能在高溫下復雜的化學環境中有效的解決這些不耐腐蝕的問題。
]]>其實這種將兩塊聚四氟乙烯板粘接到一起的工藝叫做熱壓力焊，它其實也就是一種焊接方法，它是將兩塊聚四氟乙烯板通過電熱設備升溫到足夠的溫度使PTFE表面結晶形態發生變化，同時嵌入一種易粘合的物質（這就是所謂的水），再給予足夠的壓力從而將它們焊接在一起。
在這里有兩點值得操作人員注意：
1、為保證焊接的順利進行，界面溫度須達到673.1K，壓力需達到1-2MPa；
2、聚四氟乙烯經高溫后會產生全氟異丁烯，操作場所需通風良好且操作人員需戴好防毒面具以確保自身的安全。
]]>襯四氟反應釜被廣泛用于石油、化工、醫藥等行業，為具有腐蝕性的物料化工反應提供反應場所。襯四氟設備的制作難度也相對較高，翻邊看是一道不太起眼的工序卻對整個設備的好壞起著重要的重要。我們簡單的介紹一下四氟設備是如何翻邊成型的。
1、測量反應釜邊緣的寬度，將反應釜內的四氟板留比反應釜封口處稍高一點，高度不要超過反應釜邊緣的螺絲固定處，多余的部分剪掉，修理平整；
2、用兩個噴燈對四氟板進行灼燒，外面的噴燈燒四氟板與反應釜邊緣的狹縫處，里面的噴燈燒四氟板邊緣處，帶四氟板邊緣呈半透明時，停止灼燒；
3、用翻邊幫將四氟板進行擠壓翻遍；
4、用封頭與反應釜固定，讓翻遍的四氟板成型，然后取下封頭；
5、在反應釜邊緣與四氟板的狹縫出涂上膠粘劑；
6、在將封頭與反應釜進行固定，讓后用蒸汽打壓，待打壓完成反應釜及其翻邊制作完成。
襯四氟反應釜翻遍時需注意的幾點：
1、四氟翻邊的寬度不要超過反應釜邊緣的螺絲處；
2、封頭與反應釜固定時要緊，有兩點原因：
（1）利于四氟板翻邊定型；
（2）防止蒸汽打壓時漏蒸汽；
3、蒸汽打壓時產生蒸汽的設備也要完全密封防止蒸汽泄露；
4、蒸汽打壓時要與壓力表連接，以便準確掌握打壓時的壓力強度。
]]>

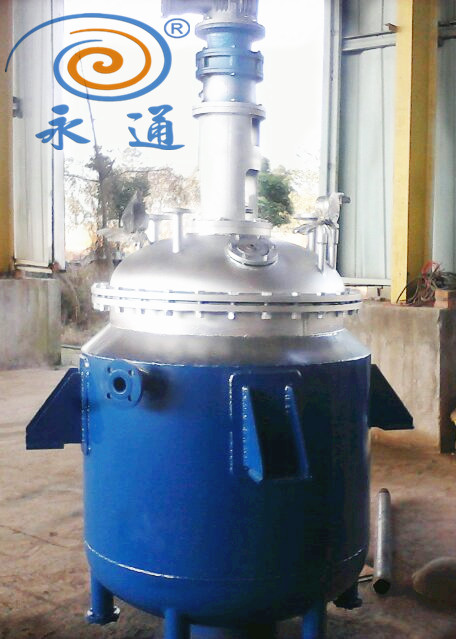

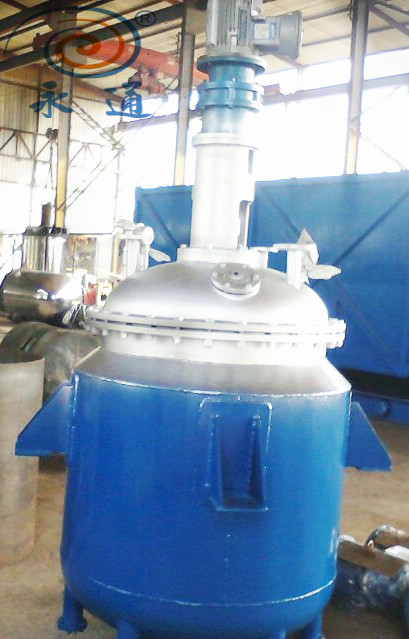

圖為3000L反應釜

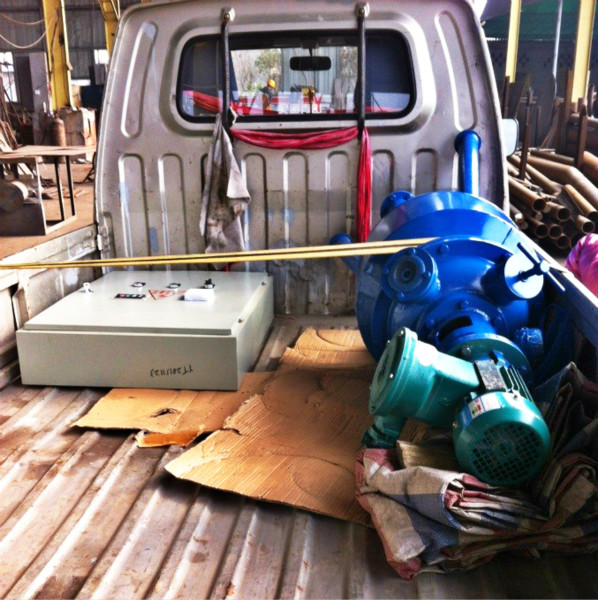

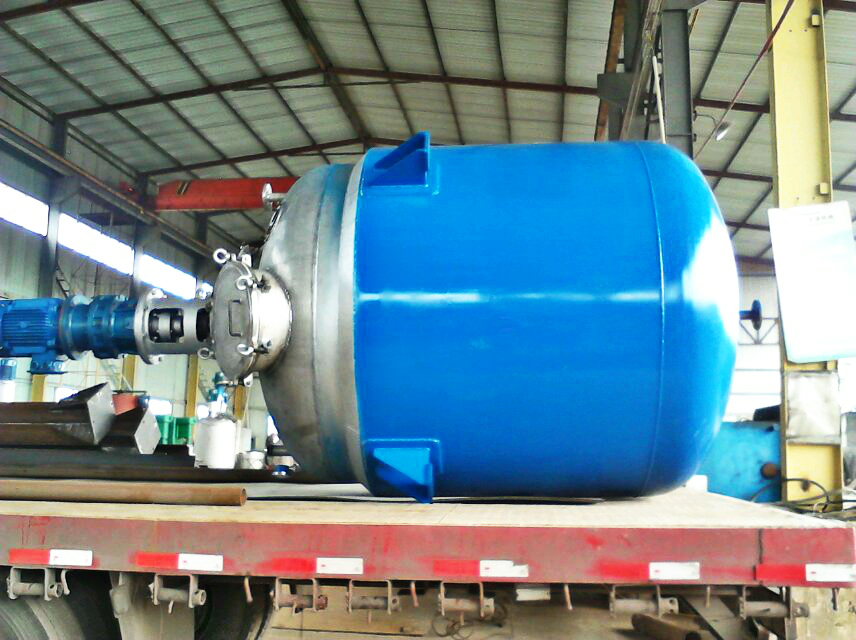

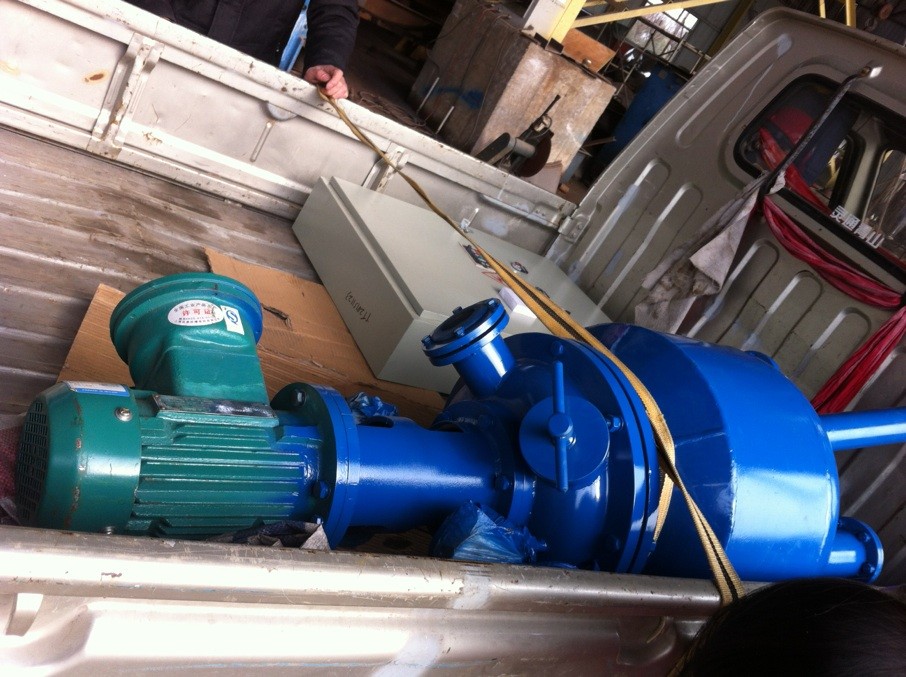

圖為車間裝車實拍

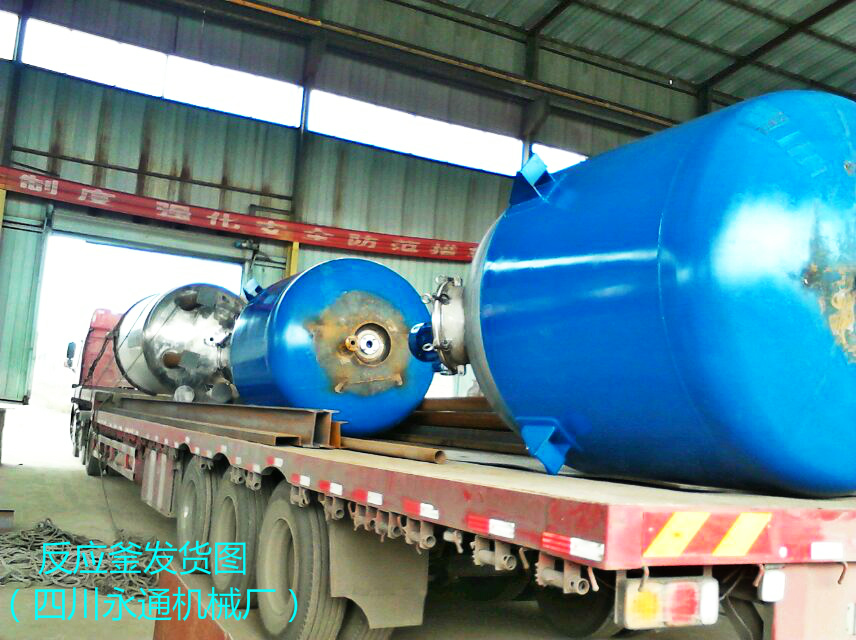

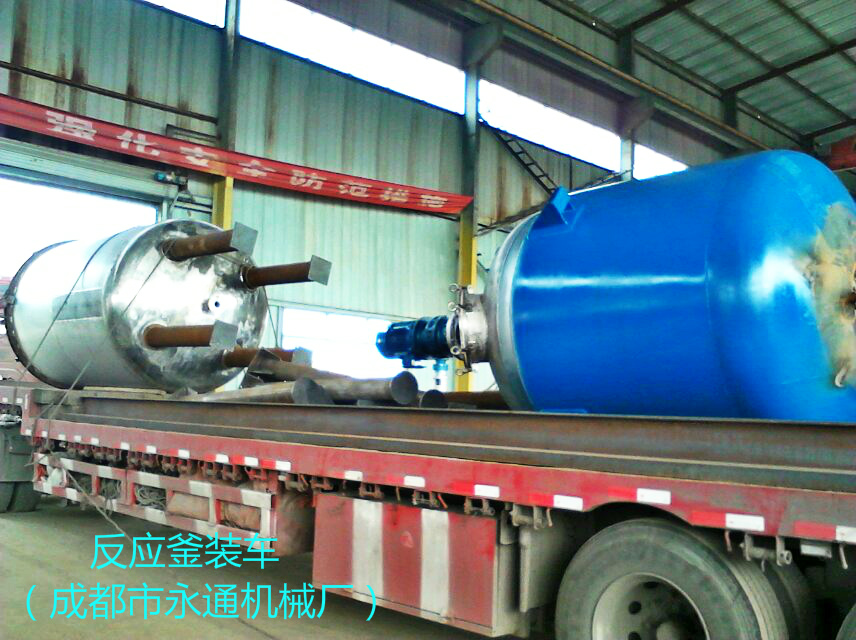

該圖包含一臺調和釜和一臺3000L反應釜
]]>
]]>

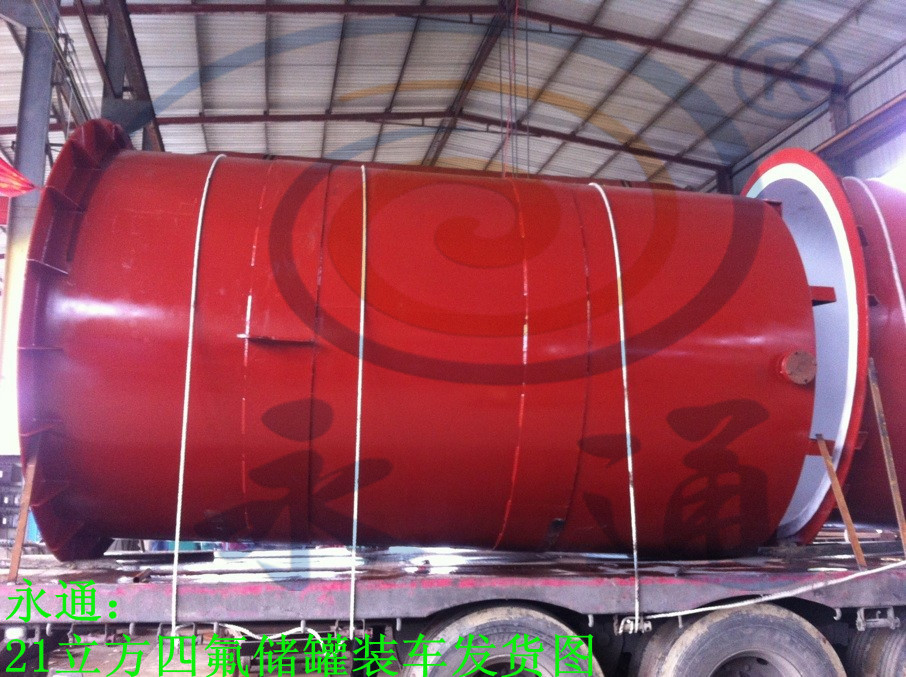

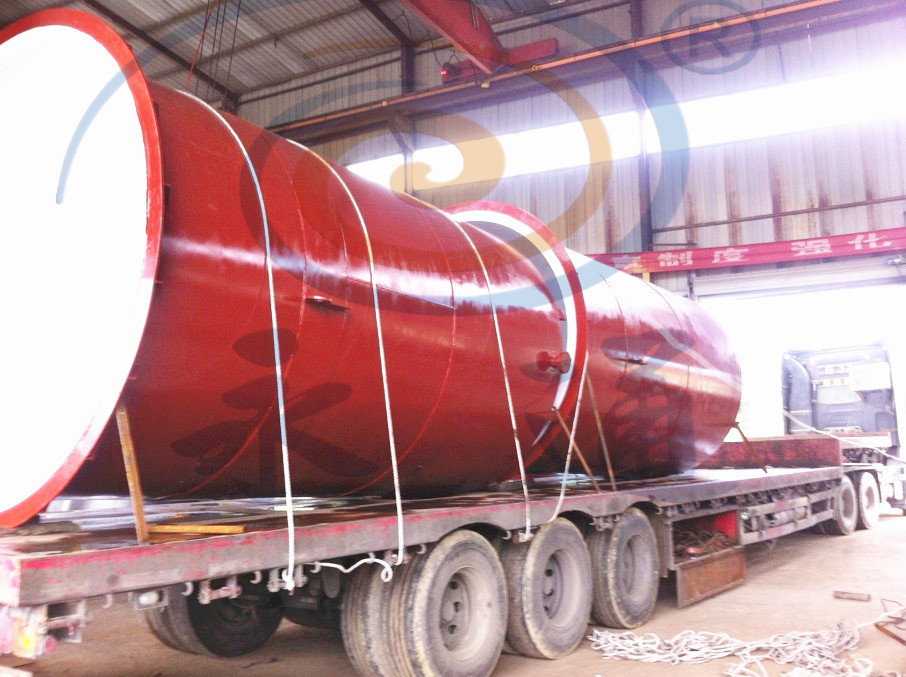

圖為鋼襯四氟儲罐側面

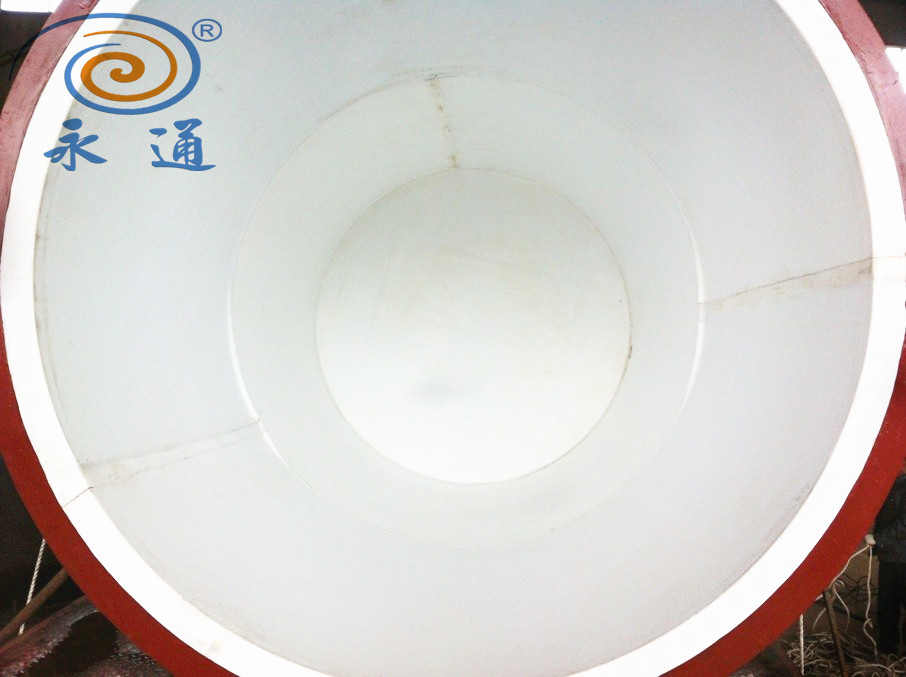

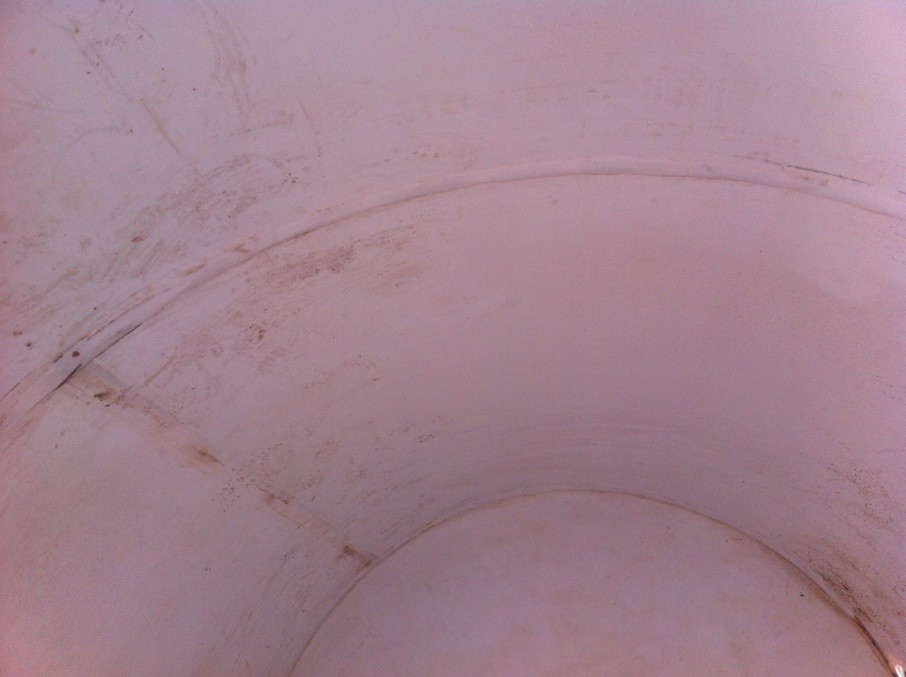

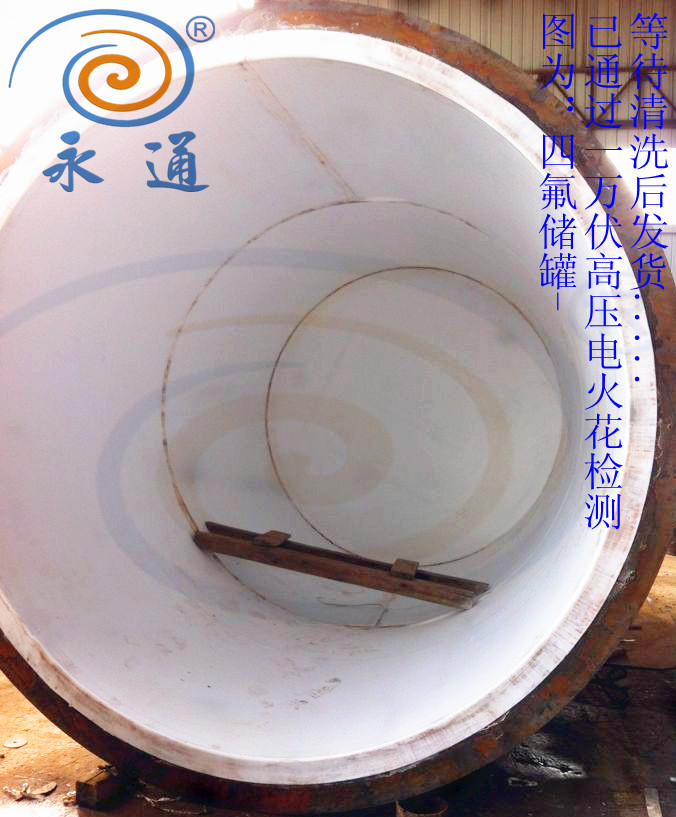

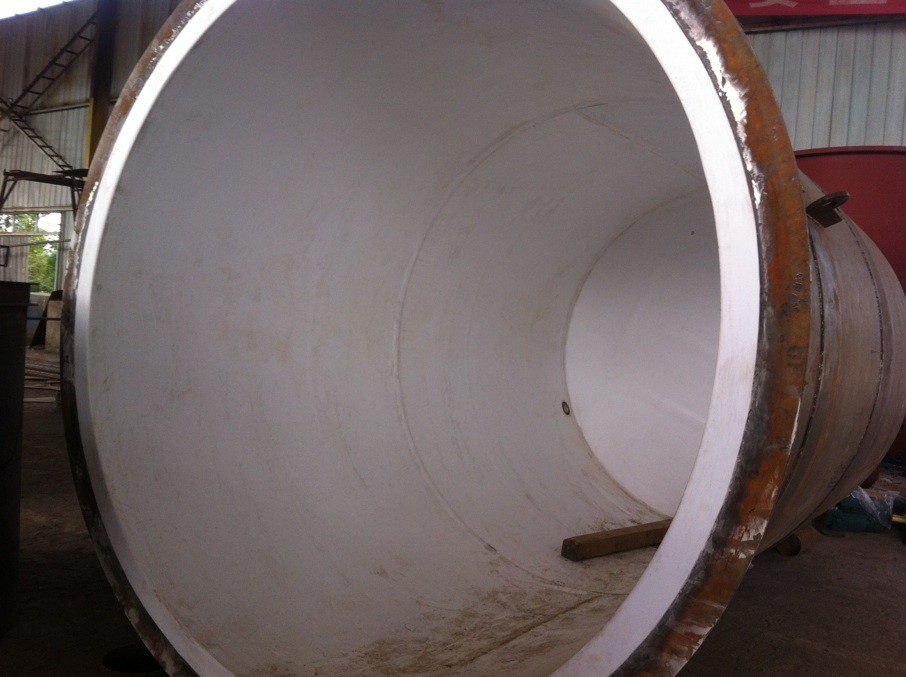

圖為鋼襯四氟儲罐內部

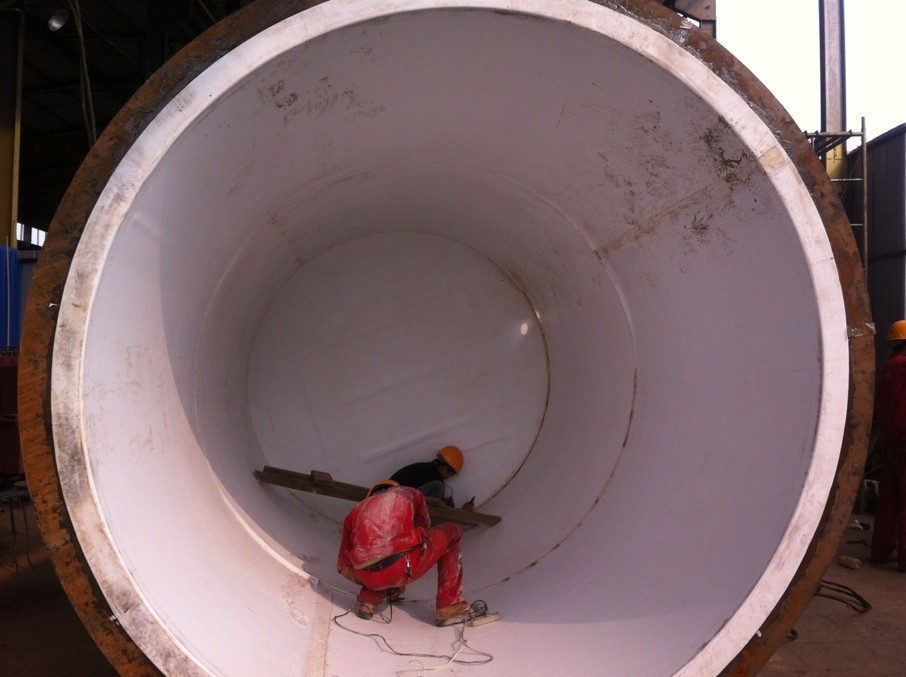

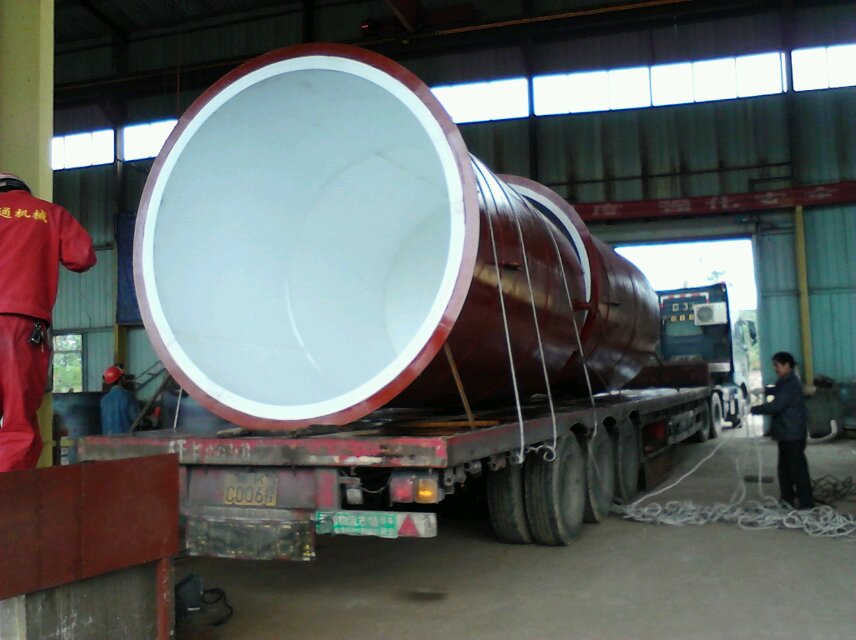

圖為工作人員正在固定儲罐
圖為工作人員正在固定儲罐
]]>
1. 使用壓力
2. 使用溫度：-100—+180℃
鋼體內襯塑層厚度一般根據使用化學介質的化學性質和水襯層腐蝕強度來定。我單位可根據客戶要求設計制造車載或固定式儲罐，價格優惠、防腐效果好，歡迎廣大新老客戶來我廠參觀定制各類儲罐。
]]>
①
穩定各塔進料、出料流量。出料流量處塔底泵抽出流量外，要注意各側線油抽出量的變化，這些流量調節幅度要小并依據各自產品質量及收率進行調節。
②
應穩定各物料的溫度，當溫度有變化時應及時依據產品質量合理地調節。
③
初餾塔、常壓塔和減壓塔是依次串聯操作的襯四氟蒸餾塔，前面一個塔操作不穩塔底油性質發生變化必然對后繼塔的操作產生影響，在操作中應密切注意。當原油性質變化時應先從初餾塔調整操作然后常壓塔、減壓塔依次進行必要的操作調整。
④
在塔的操作中塔底液面穩定、汽提蒸汽量穩定是各塔穩定操作的重要條件。
⑤
塔的操作壓力發生變化時各側線抽出溫度也要相應發生變化、應及時予以調整保證產品質量，減壓塔頂真空度對減壓塔的拔出率及餾分切割影響很大，應力求保持壓力穩定。
⑥
原油含水量的變化對初餾塔影響很大，當含水量有較大變化時，應及時調整操作。
通過以上介紹你應該知道如何正確使用襯四氟蒸餾塔了吧！建議蒸餾塔使用前先預熱處理
]]>|
該方法多用于幾何結構復雜的制件，焊接強度略低于熱壓焊，但使用較為普遍。熱風焊接有搭接焊、對接焊和加強型對接焊3種焊接方法。
根據對焊件的強度及工藝要求選擇接頭形式，若是對接焊或加強型對接焊頭需進行坡口處理，坡口一般為“V”型和“x”型，焊接手法與聚氯乙烯焊接類似。 在熱風焊接方法重要的是焊條的選擇，由于聚四氟乙烯本身黏附力小、不易被潤濕，需選擇可熔性及熔體流動性好，能有效潤濕聚四氟乙烯的焊條。牌號為teflon PFA的可熔性聚四氟乙烯恰恰滿足了這個工藝要求，不僅可焊性好，且焊接后的焊縫強度有良好的抗強力特性， |
施焊工藝小結如下：
(1)焊接前將被粘表面用丙酮或乙醇溶液擦洗干凈，晾干；
(2)若采用對接焊或加強型對接焊需對工件焊接面做坡口處理，一般采取“V”型或“x”型坡口；
(3)選擇牌號為Teflon PFA的可熔性聚四氟乙烯焊條，它具有可熔性及熔體流動性好的特點，能有效潤濕ptfe表面；
(4)運條時焊條垂直于工件焊接面并與之接觸，焊槍以45。角靠近焊件，與焊接面保持5～10mm距離，運條速度60～80mm/min，焊接風壓0.098～0.294MPa；
(5)用惰性氣體作介質加熱至420～480℃，使PTFE焊接面熔融，同時將焊條熔焊在一起，待冷卻后對焊縫機械加工至所需程度
]]>(1)焊接前將被粘表面用丙酮或乙醇溶液擦洗干凈，晾干；
(2)若采用對接焊或加強型對接焊需對工件焊接面做坡口處理，一般采取“V”型或“x”型坡口；
(3)選擇牌號為Teflon PFA的可熔性聚四氟乙烯焊條，它具有可熔性及熔體流動性好的特點，能有效潤濕ptfe表面；
(4)運條時焊條垂直于工件焊接面并與之接觸，焊槍以45。角靠近焊件，與焊接面保持5～10mm距離，運條速度60～80mm/min，焊接風壓0.098～0.294MPa；
(5)用惰性氣體作介質加熱至420～480℃，使PTFE焊接面熔融，同時將焊條熔焊在一起，待冷卻后對焊縫機械加工至所需程度
