當前位置：反應釜的裝配流程
來源：成都市新都永通機械廠 瀏覽次數：6309次 更新日期：2013-06-19

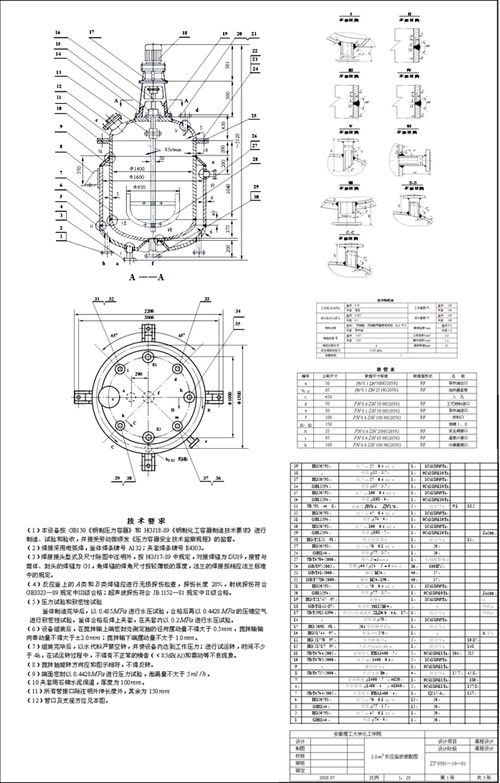

反應釜的裝配圖
技術特性表
|
工作壓力/
|
釜體 0.35
|
工作溫度/℃
|
釜體 120
|
|
夾套 常壓
|
夾套 130
|
||
|
設計壓力/
|
釜體 0.385
|
設計溫度/℃
|
釜體 130
|
|
夾套 0.1
|
夾套 140
|
||
|
物料名稱
|
釜體： 丙烯酸、丙烯酸甲酯等有機物、N2（氣）
|
腐蝕裕度/ mm
|
釜體0.0
|
|
夾套 導熱油
|
夾套1.0
|
||
|
焊縫系數
|
釜體 0.85
|
公稱容積/ mm3
|
2.0
|
|
夾套 0.85
|
操作容積/ mm3
|
1.2
|
|
|
電機功率/KW
|
4
|
攪拌轉速/rpm
|
85
|
|
安全閥啟動壓力
|
0.385
|
|
|
|
容器類別
|
Ⅰ
|
||
接 管 表
|
編號
|
公稱尺寸
|
聯接尺寸標準
|
聯接面形式
|
名 稱
|
|
a
|
50
|
0.150HG20592
|
RF
|
導熱油出口
|
|
b1…12
|
65
|
0.1 25 HG20592
|
RF
|
加熱器套管
|
|
c
|
450
|
|
|
人 孔
|
|
d
|
50
|
0.650 HG20592
|
RF
|
工藝物料進口
|
|
e
|
50
|
0.150 HG20592
|
RF
|
導熱油進口
|
|
f
|
100
|
0.6100 HG20592
|
RF
|
放料口
|
|
g1、g2
|
150
|
|
|
視鏡Ⅰ、Ⅱ
|
|
h
|
25
|
0.6 25HG20592
|
RF
|
安全閥接口
|
|
i
|
65
|
0.665 HG20592
|
RF
|
溫度計接口
|
|
k
|
100
|
0.6 100 HG20592
|
RF
|
冷凝器接口
|
|
39
|
HG20593
|
法蘭 25—0.6
|
1
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
38
|
|
接管 32×3.5
|
1
|
0Cr18Ni110Ti
|
|
|
|
|||||
|
37
|
HG20593
|
法蘭 25—0.6
|
1
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
36
|
GB13296
|
接管 32×3.5
|
1
|
0Cr18Ni110Ti
|
|
|
|
|||||
|
35
|
HG20593
|
法蘭 100—0.6
|
1
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
34
|
GB13296
|
接管 108×4
|
1
|
0Cr18Ni110Ti
|
|
|
|
|||||
|
33
|
JB 593—64—8
|
視鏡Ⅱ 0.6， 150
|
2
|
組合件
|
9.1
|
18.2
|
|
|||||
|
32
|
HG20593
|
法蘭 65—0.6
|
1
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
31
|
GB13296
|
接管 76×4
|
1
|
0Cr18Ni110Ti
|
|
|
|
|||||
|
30
|
HG20593
|
法蘭 100—0.6
|
1
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
29
|
GB13296
|
接管 108×5
|
1
|
0Cr18Ni110Ti
|
|
|
=200
|
|||||
|
28
|
HG/T2123—91
|
框式攪拌器
|
1
|
組合件
|
|
13
|
|
|||||
|
27
|
HG20593
|
法蘭 50—0.1
|
1
|
20
|
|
|
|
|||||
|
26
|
GB8164
|
接管 57×3.5
|
1
|
20
|
|
|
|
|||||
|
25
|
JB/T4704-2000
|
墊片
|
1
|
石棉橡膠板
|
|
|
|
|||||
|
24
|
GB/T95-2002
|
墊圈 44 / 26
|
80
|
100HV
|
|
|
|
|||||
|
23
|
GB/T41-2000
|
螺母M24
|
40
|
25
|
|
|
|
|||||
|
22
|
GB/T5780-2000
|
螺栓M24×190
|
40
|
35
|
|
|
|
|||||
|
21
|
HG20593
|
法蘭 50—0.6
|
1
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
20
|
GB13296
|
接管 57×3.5
|
1
|
0Cr18Ni10Ti
|
|
|
=300
|
|||||
|
19
|
HG/T21565—95
|
底座
|
1
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
18
|
GB/T8163-87
|
電動機YB112M-4
|
|
|
|
|
外購
|
|||||
|
17
|
JB/T2982-1994
|
擺線針輪減速機ZLD4.0—4A—17
|
1
|
組合件
|
|
|
外購
|
|||||
|
16
|
|
攪拌軸 50
|
1
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
15
|
HG 2098—91
|
206型機械密封
|
1
|
組合件
|
|
|
|
|||||
|
14
|
HG21566—95
|
機架 250
|
1
|
|
|
|
A型
|
|||||
|
13
|
HG 21570—95
|
夾殼聯軸節
|
2
|
組合件
|
|
10.85
|
|
|||||
|
12
|
HG 21517—95
|
人孔
|
1
|
組合件
|
|
168
|
|
|||||
|
11
|
JB/T4746-2002
|
釜體封頭EHA1400×5
|
2
|
0Cr18Ni11Ti
|
106
|
212
|
|
|||||
|
10
|
JB/T4702-2000
|
法蘭 1400—0.6
|
2
|
1Cr18Ni9Ti
|
|
|
|
|||||
|
9
|
|
錐形封頭
|
1
|
0Cr18Ni11Ti
|
|
|
|
|||||
|
8
|
JB/T4725-2000
|
耳式支座B4
|
4
|
組合件
|
15.7
|
62.8
|
|
|||||
|
7
|
|
釜體筒體 1400×5 =820
|
1
|
0Cr18Ni11Ti
|
|
180
|
|
|||||
|
6
|
|
夾套筒體 1600×6 =1040
|
2
|
0Cr18Ni11Ti
|
|
127.8
|
|
|||||
|
5
|
JB/T4746-2002
|
夾套封頭EHA1600×6
|
1
|
Q235-A
|
|
137
|
|
|||||
|
4
|
HG20593
|
法蘭 50—0.1
|
12
|
20
|
|
|
|
|||||
|
3
|
GB8164
|
接管 57×3.5
|
12
|
20
|
|
|
|
|||||
|
2
|
HG20593
|
法蘭 65—0.1
|
1
|
20
|
|
|
|
|||||
|
1
|
GB8164
|
接管 76×4
|
1
|
20
|
|
|
|
|||||
|
件號
|
圖號或標準號
|
名 稱
|
數量
|
材料
|
單重
|
總重
|
備注
|
|||||
|
總量
|
||||||||||||
|
安徽理工大學化工學院
|
|
|||||||||||
|
設計
|
|
|
2.0反應釜的裝配圖
|
設計項目
|
課程設計
|
|||||||
|
制圖
|
|
|
設計階段
|
課程設計
|
||||||||
|
校核
|
|
|
0501—10—01
|
|
||||||||
|
審核
|
|
|
||||||||||
|
審定
|
|
|
||||||||||
|
2008.07
|
比例
|
1：20
|
第1張
|
共3張
|
||||||||
技 術 要 求
（1）本設備按GB150《鋼制壓力容器》和HGJ18-89《鋼制化工容器制造技術要求》進行制造、試驗和驗收，并接受勞動部頒發《壓力容器安全技術監察規程》的監督。
（2）焊接采用電弧焊，釜體焊條牌號A132；夾套焊條牌號E4303。
（3）焊接接頭型式及尺寸除圖中注明外，按HGJ17-89中規定，對接焊縫為DU19，接管與筒體、封頭的焊縫為G1，角焊縫的焊角尺寸按較薄板的厚度，法蘭的焊接按相應法蘭標準中的規定。
（4）反應釜上的 類和 類焊縫應進行無損探傷檢查，探傷長度20%，射線探傷符合GB3323—89規定中Ⅲ級合格；超聲波探傷符合JB 1152—81規定中Ⅱ級合格。
（5）壓力試驗和致密性試驗
釜體制造完畢后，以0.485 進行水壓試驗，合格后再以0.4428 的壓縮空氣進行致密性試驗。釜體合格后焊上夾套，在夾套內以0.2 進行水壓試驗。
（6）設備組裝后，在攪拌軸上端密封處測定軸的徑向擺動量不得大于0.5 ，攪拌軸軸向串動量不得大于±2.0 ；攪拌軸下端擺動量不大于1.0 。
（7）組裝完畢后，以水代料嚴禁空轉，并使設備內達到工作壓力；進行試運轉，時間不少于4h，在試運轉過程中，不得有不正常的噪音（＜85dB(A)）和震動等不良現象。
（8）攪拌抽旋轉方向應和圖示相符，不得反轉。
（9）端面密封以0.4428 進行壓力試驗，泄漏量不大于5 。
（10）夾套用石棉水泥保溫，厚度為100 。
（11）所有管接口除注明外伸長度外，其余為150
（12）管口及支座方位圖見管口方位圖。
