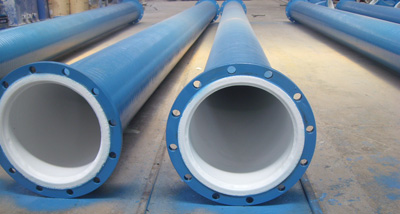

鋼襯聚四氟乙烯管道,管件

鋼襯聚四氟乙烯管道,管件適用范圍

成都永通機械產的鋼襯聚四氟乙烯(PTFE)管道管件廣泛應用于化工、石化、煉油、氯堿、制酸、磷肥、制藥、農藥、化纖、染化、焦化、煤氣、有機合成、有色冶煉、鋼鐵、原子能及高純產品生產（如離子膜電解），粘稠物料輸送與操作，衛生要求高度嚴格的食品、飲料等加工生產部門的化工流體管道、儲罐、攪拌軸、天然氣輸送管道、污水處理管道、衛生用管道。

鋼襯聚四氟乙烯管道,管件工作原理

采用襯聚四氟乙烯工藝，可使鋼襯聚四氟乙烯管道擁有抗酸堿和有機溶劑的化學穩定性、耐腐蝕性、密封性、高潤滑性、不粘性、電絕緣性和良好的抗老化耐力、耐溫優異等優點。

鋼襯聚四氟乙烯管道,管件介紹

鋼襯聚四氟乙烯管道和管件聚四氟乙烯（英文縮寫為Teflon或[PTFE,F4]）,被美譽為/俗稱“塑料王”，中文商品名稱，“特氟隆”、“特氟龍”、“特富隆”、“泰氟龍”等。它是由四氟乙烯經聚合而成的高分子化合物，具有優良的化學穩定性、耐腐蝕性較佳的材料之一，

耐腐蝕性：除溶融金屬鋰、鉀、鈉、三氟化氧、高溫下的三氟化氧、高流速的液氟外，
使用溫度高：在強腐蝕介質條件下，可以滿足使用溫度范圍-60℃～250℃，在此溫度范圍內（除了熔融堿金屬、元素氟及芳香烴類外），可滿足其他化學介質。
耐壓：在溫度使用范圍內。
抗?jié)B透：選用優質的聚四氟乙烯樹脂，經過襯里工藝加工成高密度、足夠厚度的PTFE襯里層，使產品具有良好的抗?jié)B透性。
鋼襯F4纏繞工藝襯里，解決了鋼-氟冷熱伸縮的難題，使其達到同步伸縮。
采用了標準化尺寸配制，在化工管線中使用的管道、管配件都具有較強的互換性，為安裝、備件提供了方便。
鋼襯聚四氟乙烯管道制造范圍DN15～DN600mm。

成都永通機械產的聚四氟乙烯(PTFE)管道廣泛應用于化工、石化、煉油、氯堿、制酸、磷肥、制藥、農藥、化纖、染化、焦化、煤氣、有機合成、有色冶煉、鋼鐵、原子能及高純產品生產（如離子膜電解），粘稠物料輸送與操作，衛生要求高、食品、飲料等加工生產部門。

鋼襯聚四氟乙烯管道直管及管件尺寸表：

[ 一、直通管 ] mm

長度尺寸L
公稱通徑 D n	標準尺寸
	短接	直管
25 — 1000	100,200 300,400	1000,2000 4000,6000 8000,10000	非標準尺度可任意定尺

[ 二、管件 ] mm

彎頭中心高				三通、四通尺寸			異徑管
公稱通徑Dn	90 °彎頭 L		45 °彎頭 A	主管半長		支管高度	同心	偏心
公稱通徑Dn	短半徑	長半徑	45 °彎頭 A	L1	L2	支管高度	L0
25	——	90	45	90	90	90	100	100
32	——	95	50	95	95	95	100	100
40	——	100	55	100	100	100	100	100
50	——	115	65	115	115	115	100	100
65	——	125	75	125	125	125	100	100
80	——	140	75	140	140	140	100	100
100	——	165	100	165	165	165	100	100
125	——	190	115	190	190	190	150	150
150	205	230	125	205	205	205	150	150
200	230	300	140	230	230	230	160	160
250	280	375	165	280	280	280	180	180
300	305	450	190	305	305	305	200	200
350	350	525	200	350	350	350	250	250
400	400	600	230	400	400	400	300	300
450	450	675	260	450	450	450	350	350
500	500	750	290	500	500	500	400	400
600	600	900	340	600	600	600	450	450
700	700	1050	400	700	700	700	500	500
800	800	1200	460	800	800	800	600	600
900	900	1350	520	900	900	900	700	700
1000	1000	1500	575	1000	1000	1000	800	800

[ 三、加料環 ]

規格DN	A	b	c	螺孔
32	77	72	135	M16*4
40	82	77	145	M16*4
50	97	92	160	M16*4
65	118	112	180	M16*4
80	133	127	195	M16*4
100	154	148	215	M16*8
125	184	177	245	M16*8
150	204	197	280	M16*8
200	264	257	335	M16*8
250	324	316	390	M16*8
300	364	356	440	M16*8

注：盲板:5mm為密封槽寬度，深度均為3mm。外圓尺寸與加料環一樣。

[ 四、翻遍擴口模 ] mm 翻遍擴口模70

規格DN	A	b
32	27	135
40	35	145
50	43	160
65	60	180
80	72	195
100	92	215
125	116	245
150	140	280
200	194	335
250	242	390
300	294	440

注：翻遍擴口模110º，翻遍胎。
