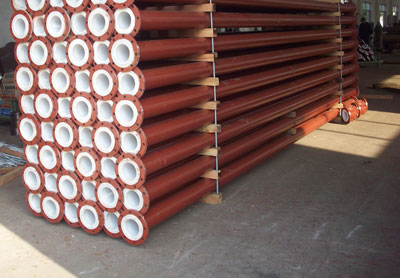

鋼襯PO管道(聚烯烴)管件

鋼襯PO管道(聚烯烴)管件適用范圍

鋼襯PO管道廣泛應用于化工流體管道、儲罐、攪拌軸、天然氣輸送管道、污水處理管道、衛生用管道。與鋼塑管件配套使用，可作為飲料、食品、制藥、水處理等企業對介質要求一定純度而無污染及各種酸、堿、鹽等有腐蝕作用的介質的輸送管道。

鋼襯PO管道(聚烯烴)管件工作原理

采用內襯聚烯烴(PO)工藝，可使鋼襯PO管道（鋼襯聚烯烴管道）擁有優良的耐酸、堿、鹽腐蝕性能，可在-40~90℃環境中長期安全使用，短時熱沖擊可到110℃，是替代不銹鋼和其他特殊鋼材的理想防腐材料之一。

鋼襯PO管道(聚烯烴)管件介紹

鋼襯PO管道（鋼襯聚烯烴管道）及配件概述
PO是乙烯、丙烯的均聚合共聚物，具有優良的耐酸、堿、鹽腐蝕性能，采用熱滾塑軸線一次成型，襯層表面光滑、均勻，與基材結合非常緊密，可在-40~90℃環境中長期安全使用，短時熱沖擊可到110℃，是目前替代不銹鋼和其他特殊鋼材使用理想的防腐材料之一。

注：鋼襯PO設備（內加鋼網），鋼襯PO管道可在負壓條件下使用。

鋼襯PO管道（鋼襯聚烯烴管道）及管件特點

熱滾塑(PO)管道、管件是采用鋼管，內表面經過除銹處理。采用整體鋼外殼，內襯塑料整體滾塑成型。沒有塑料焊縫、克服了有的塑料(如:PP等)焊接性能差的缺點，使產品可靠、耐用。
介質工作壓力：正壓1.6MPa，負壓96KPa
介質工作溫度： -40℃ ~ 90 ℃
耐腐蝕性：除濃硝酸、發煙硫酸、氯磺酸等強氧化性酸外，能耐大多數的有機和無機酸、堿、鹽對應力腐蝕的抗腐蝕的抗腐性良好，在下 100℃ 以下溫度，其耐腐蝕性可參閱“防腐數據手冊”。
規格可在DN25一DN3500mm。異型件和非標件均可按圖定做。同時可以按用戶要求進行內外滾塑,達到防腐的理想效果。

鋼襯PO直管（鋼襯聚烯烴直管）參數

DN	D	L	б1	б2	D1	D2	b
50	57	0-1500	3.5	3	125	160	18
80	89	2000-2500	4	3	160	190	20
100	108	2000-3000	4	3	180	215	22
150	159	2000-3000	4.5	4	240	280	24
200	219	2000-4000	6	4	295	335	24
250	273	2000-4000	8	4	350	390	26
300	325	2000-4000	8	4	400	440	28
350	377	2000-4000	9	5	460	500	28
400	426	2000-4000	10	5	515	565	30
450	478	2000-6000	10	5	565	615	30
500	530	2000-6000	12	5	620	670	32
600	630	2000-6000	12	5	725	780	26

鋼襯聚烯烴(PO)大小管參數

序號	公稱通徑（DN/DNI）	L	δ1	δ2	序號	公稱通徑（DN/DNI）	L	δ2	δ1
1	80/50	150	4	3	13	350/200	250	9	5
2	100/50	150	4	3	14	350/250
3	100/80				15	350/300
4	150/80	180	4.5	4	16	400/250	250	10	5
5	150/100				17	400/300
6	200/100	250	6	4	18	400/350
7	200/150				19	500/300	300	12	5
8	250/150	250	8	4	20	500/350
9	250/200				21	500/400
10	300/150	250	8	4	22	600/400	400	12	5
11	300/200				23	600/450
12	300/250				24	600/500

鋼襯聚烯烴(PO)三通/四通參數

DN	直管			支管			法蘭
DN	L	D*δ	δ1	L1	D*δ	δ1	D*δ	D1	D2	b	δ1
50	200	57*3.5	3	100	57*3.5	3	57*3.5	125	160	18	3
80	260	89*4	3	130	89*4	3	89*4	160	190	20	3
100	320	108*4	3	160	108*4	3	108*4	180	215	22	3
150	460	159*4.5	4	230	159*4.5	4	159*4.5	240	280	24	4
500	610	219*6	4	305	219*6	4	219*6	295	335	24	4
250	760	273*8	4	380	273*8	4	273*8	350	390	26	4
300	910	325*8	4	455	325*8	4	325*8	400	440	28	4
350	1060	377*9	5	530	377*9	5	377*9	460	500	28	5
400	1200	426*10	5	600	426*10	5	426*10	515	565	30	5
450	1400	478*10	5	700	478*10	5	478*10	565	615	30	5
500	1600	530*12	5	800	530*12	5	530*12	620	670	32	5
600	1800	630*12	5	900	630*12	5	630*12	725	780	36	5

鋼襯聚烯烴(PO)彎頭參數

DN	D	L		δ1	δ2	DN	D	L		δ1	δ2
DN	D	45'	90'	δ1	δ2	DN	D	45'	90'	δ1	δ2
50	57	32	126	3.5	3	300	325	189	330	8	4
80	89	47	137	4	3	350	377	221	356	9	5
100	108	63	158	4	3	400	426	253	406	10	5
150	159	95	208	4.5	4	450	478	284	457	10	5
200	219	126	242	6	4	500	530	316	508	18	5
250	273	158	286	8.0	4	600	630	387	561	12	5
