硫酸儲(chǔ)罐

硫酸儲(chǔ)罐規(guī)格：容積0.1-150立方，厚度4-16mm。
硫酸儲(chǔ)罐形式：立式、臥式、平封頭、橢圓封頭、圓形、方形、錐形、平底、圓底、斜底、錐底等式樣
工作條件：常壓

一、濃硫酸儲(chǔ)罐

濃硫酸可以用碳鋼儲(chǔ)存，根據(jù)濃度不同可分為稀硫酸，濃硫酸，發(fā)煙硫酸等，質(zhì)量分?jǐn)?shù)大于70%濃硫酸遇鐵可以發(fā)生鈍化現(xiàn)象，硫酸會(huì)將鋼材表面氧化，形成一層氧化層。由于濃硫酸里面水分較少，沒有游離的離子，氧化層就不會(huì)再被氧化腐蝕，但要留有一定的腐蝕余量。

1. 硫酸對(duì)碳鋼的腐蝕原理：
   碳鋼在硫酸中發(fā)生的腐蝕過程是典型的電化學(xué)腐蝕。其化學(xué)反應(yīng)式表述如下：
   Fe+H2SO4→H2 +FeSO4
   金屬材料的本質(zhì)、表面狀態(tài)及金屬陰極相雜質(zhì)、pH值、溫度都會(huì)影響到金屬的氫去極化腐蝕。
2. 硫酸腐蝕的特點(diǎn)
   不同濃度的硫酸，其腐蝕性具有如下突出特征：
   在一定的溫度下，稀硫酸對(duì)碳鋼的腐蝕速率隨濃度的提高而增強(qiáng)；達(dá)到一定濃度后，腐蝕速率隨濃度的提高而急劇下降。
   硫酸的腐蝕的另一個(gè)特點(diǎn)是：同一濃度的硫酸隨著溫度的增加，腐蝕性會(huì)大大增加。
   硫酸的腐蝕性除與濃度和溫度有關(guān)外，酸中的雜質(zhì)對(duì)腐蝕也有較大的影響。
   此外，一些物理因素如介質(zhì)流速、固相顆粒、結(jié)垢等也影響腐蝕性。

3. 碳鋼濃硫酸儲(chǔ)罐使用注意：

• 注意防止吸潮，可在濃硫酸儲(chǔ)罐呼吸線上加干燥劑或大型儲(chǔ)罐可以加氮封，隔離水汽。
• 將儲(chǔ)罐內(nèi)表面清理干凈，不要?dú)埩暨^多的異物
• 濃硫酸流速在0.67m/s以上時(shí)，會(huì)引起湍流腐蝕，破壞鈍化層，特別在管線的進(jìn)出口位置

二、稀硫酸儲(chǔ)罐

由于稀硫酸即使在較低的溫度下腐蝕性也很大，因此需要采用更耐腐蝕的材料，如在一定的濃度及溫度下可以采用316L不銹鋼，不過相較于316L硫酸儲(chǔ)罐的高價(jià)格，采用碳鋼襯聚四氟乙烯儲(chǔ)罐可以大幅節(jié)約成本，同時(shí)對(duì)各種濃度的硫酸有更廣泛的適應(yīng)性。(可參照<腐蝕數(shù)據(jù)手冊(cè)>)

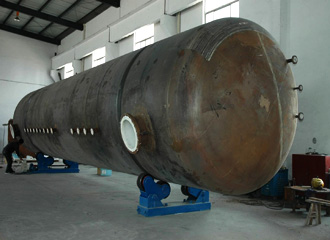

成都某化工廠定制的20立方鋼襯聚四氟乙烯稀硫酸儲(chǔ)罐

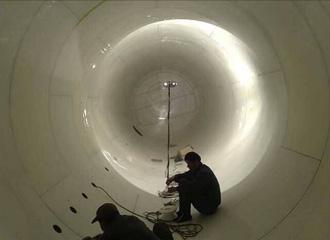

大型稀硫酸儲(chǔ)罐采用聚四氟乙烯板襯工藝

三、配套用于硫酸儲(chǔ)罐的輸送管道

碳鋼管在一定條件下可以輸送濃硫酸，但是要將流速控制在臨界速度0.67m/s以下，超過這個(gè)流速會(huì)引起湍流腐蝕，特別在管線的進(jìn)出口位置。建議使用襯四氟碳鋼管以獲得較強(qiáng)的耐腐蝕性和較廣適應(yīng)性。在我司承接的化工廠硫酸管線改造中，在客戶原硫酸管線發(fā)生嚴(yán)重腐蝕后改用襯四氟碳鋼管一年多時(shí)間，目前狀況良好。
